NGCLZ系列带制动鼓形齿式联轴器尺寸参数表

 NGCLZ型带制动轮鼓形齿式联轴器形式、基本参数和主要尺寸

NGCLZ型带制动轮鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。

1.型式

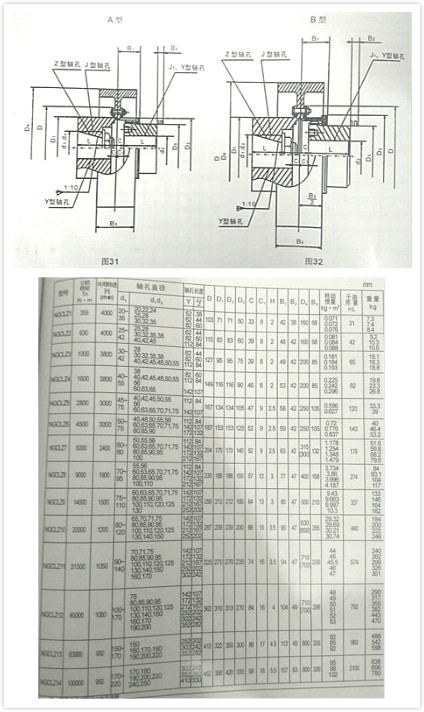

A型——适用于NGCLZ1~NJCLZ13型，见图31.

B型——适用于NGCLZ14型，见图32。

2.进本参数和主要尺寸

A型和B型联轴器基本参数和主要尺寸应符合图31、图32级表24的规定。

3.联轴器轴孔和联结形式与尺寸应符合GB/T3852的规定。器键槽形式有A、B、B₁、C、D型。

4.标记：联轴器标记应符合GB/T3852的规定。

例1：NGCLZ5带制动轮鼓形齿式联轴器

从主端：Z型轴孔，C型键槽，DZ=50mm，L=84mm；

从动端：J1型轴孔，A型键槽，D2=55mm，L=84mm；

NGCLZ5鼓形齿式联轴器JB/ZQ4645-97。
